MiniTrans GPS-Empfänger mit GSM-Antenne

Die MiniTrans GPS-Antenne wird verwendet, wenn der DCF-Empfang mit der MiniTrans DCF/GSM-Funkantennenkombination nicht ausreichend ist.
Mit Hilfe der GPS-Antenne kann der MiniTrans-Sensor die aktuelle Uhrzeit und das Datum der GPS-Satelliten empfangen und seine interne Uhr synchronisieren. Sommer- und Winterzeitumstellung erfolgen automatisch.
Ein Mischbetrieb von DCF- und GPS-synchronisierten MiniTrans-Sensoren ist problemlos möglich.
Das GPS/DCF-Interface empfängt die Zeitinformation aus der GPS-Antenne und stellt dem MiniTrans die Zeit in Form von DCF-Signalen zur Verfügung.

Lieferumfang

Zum Lieferumfang der MiniTrans GPS-Antenne gehört eine Hutschienenhalterung , ein GSM-Antennenstab, ein GPS/DCF-Interface und das zweipolige Versorgungskabel.
Das GPS/DCF-Interface wandelt die GPS-Zeitinformationen in DCF-Signale um. Über das zweipoligen Versorgungskabel erfolgt die Versorgung vom MiniTrans Relais-Netzteil.
Die sonst für den DCF-Empfang verwendete MiniTrans DCF/GSM Funkantennenkombination entfällt beim Einsatz der GPS-Antenne.

Anschluss

Der GSM-Antennenstab wird direkt auf das SMA-Gewinde des MiniTrans GSM-Antennenanschluss geschraubt.
Der schwarze 7-polige Rundstecker der GPS-Antenne wird in die schwarze 7-polige GPS-Buchse des GPS/DCF-Interface gesteckt.
Das GPS/DCF-Interface wird in die silberfarbene 3-polige DCF-Buchse des MiniTrans gesteckt.

Netzbetrieb

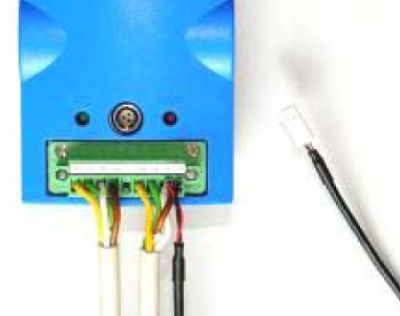

Das 2-polige Versorgungskabel wird parallel zu den Kabeln vom MiniTrans Relais-Netzteil (±8 V) im grünen MiniTrans-Stecker verdrahtet.

Batteriebetrieb

Das als Sonderzubehör erhältliche Y-Kabel wird zwischen die Verbindung vom MiniTrans zur Batterie gesteckt, um das 2-polige Versorgungskabel anzuschließen.
Die zum Y-Kabel gehörende spezielle Batterieklappe besitzt eine Aussparung, durch die das Kabel geführt werden kann.

Antennenausrichtung

Die GPS-Antenne muss möglichst waagrecht mit freiem Blick zum Himmel positioniert werden.
Innerhalb eines Schutzanlagenschrankes ist eine Position waagerecht unterhalb der Gehäusedecke des Schrankes möglich, wenn die Gehäusedecke des Schrankes aus Kunststoff besteht. Der GPS-Empfang in Metallschränken, Gebäuden oder im Wald unter dichtem Bewuchs ist dagegen meist nicht möglich.

GPS-Antenne testen

Sobald das GPS/DCF-Interface mit Spannung versorgt wird, signalisieren beide leuchtenden LED 5 Sekunden lang den Reset-Zustand. Danach startet das GPS/DCF-Interface den Empfangsversuch.
Der MiniTrans kann nach einem erfolgreichen Empfangsversuch wie gewohnt mit MTPara und dem Button <DCF> synchronisiert werden.
