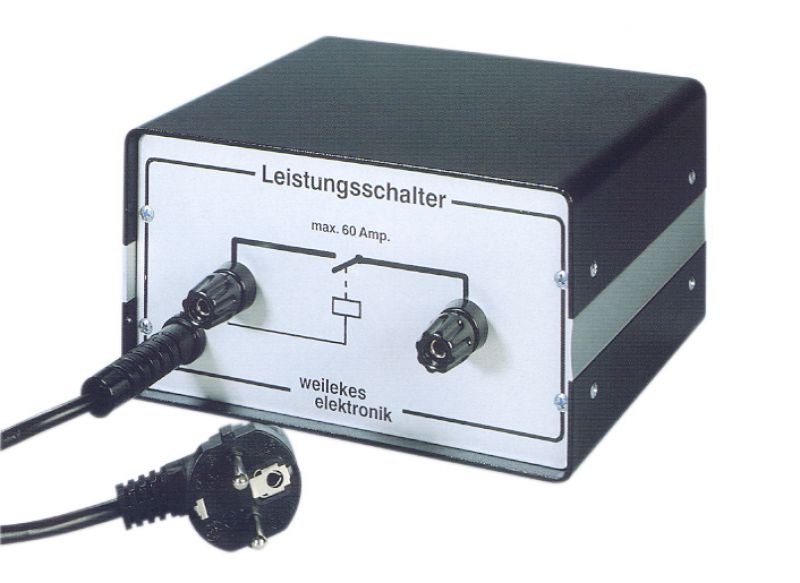

Leistungsschalter LS 60 A

Leistungsschalter im Metallgehäuse

Es hat sich in der Praxis gezeigt, dass die Relais von Zeitschaltgeräten beim Schalten hoher Leistungen über einen längeren Zeitraum häufig überfordert werden.

Diese Überlastung führt an den Relaiskontakten zu Lichtbogenbildung mit Kontaktabbrand. Es folgt ein Anstieg des Kontaktwiderstandes mit anschliessendem Verschweißen der Kontakte.

Um das Schalten großer Ströme zu ermöglichen, wurde dieser Leistungsschalter entwickelt.

Das Gerät wird durch seinen Netzstecker mit der Schukosteckdose des Zeitschalters verbunden, und von dem Relais des Zeitschalters gesteuert.

Der Leistungsschalter besteht aus einem stabilen Metallgehäuse, in dem ein Leistungsschütz mit Wechselstrombetätigung montiert ist. Das Metallgehäuse verhindert das Austreten störender Oberwellen während des Schaltvorganges.

An der Frontplatte des Schalters befinden sich zwei Polklemmen, die mit dem Schützkontakt verbunden sind. Es ist ein Arbeitskontakt (Schließer), der bei der Zusammenschaltung des Gerätes mit einem Zeitschalter die Funktion eines Ruhekontaktes (Öffner) übernimmt.

Der Kontakt wurde mit einer Funkenlöschung beschaltet, um eine Lichtbogenbildung mit Materialwanderung zu vermeiden. Eine R/C-Kombination vor der Schütz-Erregerwicklung reduziert die induktive Belastung des Ansteuerkreises.

Zum ortsfesten Einbau ist eine Montagehalterung lieferbar.
